Фильтры для автомобилей производства Камского автомобильного завода

04.07.2020

Фильтры на автомобили производства Камского автомобильного завода предназначены для очистки рабочих сред в топливной и смазочной системе, а также в механизме воздухоподачи. Эти детали оборудованы сменными фильтрующими элементами, которые по мере загрязнения и после истечения эксплуатационного ресурса должны заменяться новыми. Существуют различные модификации очистителей, которые используются вместе с двигателями разных типов.

Виды фильтров

В зависимости от места установки и рабочей среды, очистители, используемые на грузовиках и самосвалах Камского автозавода, подразделяются на:

Рассматриваемые машины комплектуются одним воздушным фильтром, двумя топливными – грубой и тонкой очистки, а также двумя масляными.

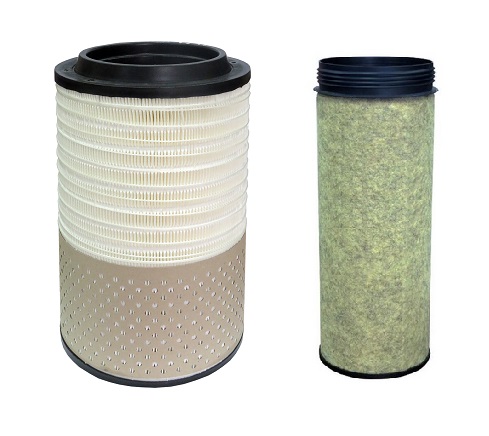

Воздушный фильтр

Задача этой детали заключается в очистке воздушного потока от посторонних примесей перед подачей его в цилиндры ДВС.

Устройство и принцип работы воздушного фильтра

Существует 3 разновидности сменных элементов для фильтрации, используемых в этих машинах:

Основной с отсекателем воздуха. Устанавливается в автомобилях, которые эксплуатируются большей частью на дорогах с асфальтовым покрытием.
Основной без отсекателя воздуха. Используются в машинах, эксплуатирующихся в полевых условиях.
Элемент безопасности. Встраивается в систему воздухоподачи транспорта, оснащенного двигателями Cummins, «Евро-4» и «Евро-5».

Установка дополнительного воздушного фильтра на автотехнику производства Камского автомобильного завода нужна в том случае, когда машина оборудована ДВС типа «Евро-3».

Основой конструкции всех воздушных очистителей является лента из специальной фильтровальной бумаги, сложенная гармошкой. Она укладывается по кругу в корпусе, на торцы которого устанавливаются кольца с резиновыми уплотнениями. Для придания элементу жесткости он обернут металлической сеткой изнутри и снаружи. Детали с отсекателями также обернуты (до середины цилиндра) электрокартоном или тонким пластиком.

Во время работы двигателя воздух подается в корпус по приемному патрубку. Там он проходит через фильтрующий элемент, на котором оседают посторонние частицы, и только после очистки поступает во впускной коллектор.

Обслуживание и замена воздушного фильтра на автомобилях Камского автомобильного завода

Периодически фильтрующий элемент нужно извлекать из корпуса очистителя и осматривать его поверхность. Если бумага запылена, она продувается струей сжатого воздуха. Корпус должен быть промыт дизтопливом, бензином или горячей водой, а затем тщательно просушен.

Менять фильтрующий элемент следует каждые 9-10 тыс. км, а при сильной загрязненности – раньше. Порядок его замены показан на видео: https://youtu.be/onUPfFPUBVQ

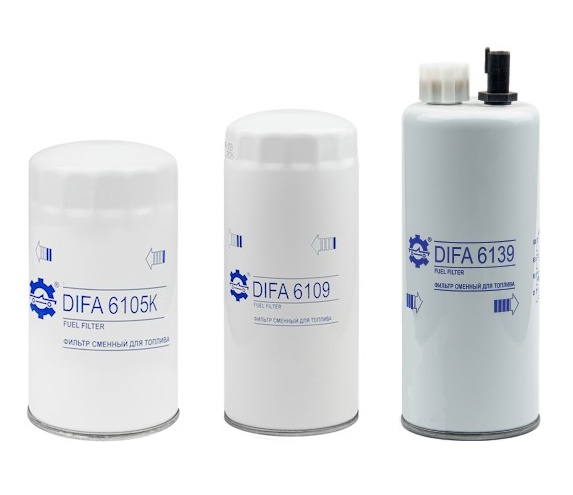

Топливные фильтры "

Эти детали предназначены для очистки горючего от посторонних примесей и воды. В автомобилях Камского автозавода имеется два топливных фильтра: грубой (предварительной) и тонкой очистки.

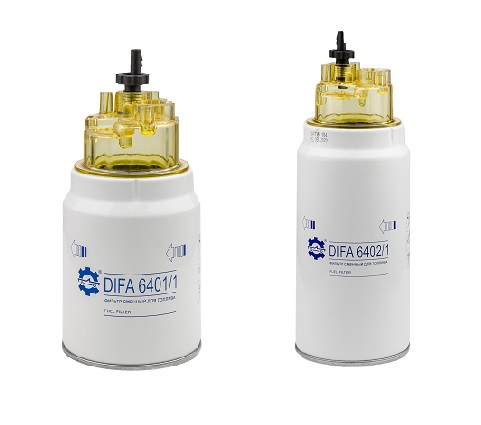

Принцип действия и устройство топливного фильтра грубой очистки

Этот очиститель устанавливается с левой стороны машины на топливопроводе. Его задача состоит в предварительной очистке горючего перед подачей его в нагнетатель низкого давления.

Основные составляющие ФГОТ:

корпус;
стакан;
фильтрующий элемент.

При работе силового агрегата горючее по топливной магистрали через штуцер поступает в корпус фильтра, оттуда подается в фильтрующий элемент, который отделяет посторонние включения и примеси, а также воду, которая стекает в стакан. Очищенное топливо подается в подкачивающий насос по центральному отводящему штуцеру.

Принцип работы и устройство фильтра тонкой очистки топлива

Функция этой детали заключается в дополнительном очищении топлива после его прохождения через ФГОТ.

ФТОТ имеет цилиндрическую форму. В его состав входят нижеперечисленные элементы:

сливная пробка;
металлическая корпусная часть;
стержень;
резиновые уплотнения;
фильтрующий элемент очистки топлива;
крышки;
клапан на головке.

Работа ТФ тонкой очистки происходит следующим образом. Горючее от топливного нагнетателя через штуцер подается внутрь корпуса. Проходя в стакан через бумажные поры фильтрующего элемента, оно очищается, идет в центральный стержень, а затем поступает по отводящему трубопроводу в насос высокого давления. ФТОТ состоит из двух частей, работающих параллельно.

Замена топливных фильтров на автомобиле производства Камского автозавода

Периодичность замены топливных очистителей зависит от типа двигателя и оговаривается в эксплуатационной документации каждого автомобиля. На машинах, оборудованных силовыми агрегатами типа «Евро» эти детали следует менять каждые 25-40 тыс. км, в зависимости от их состояния.

Как производится замена топливных очистителей на автомобиле производства Камского автозавода, показано в этом видео: https://youtu.be/khspXQT08gA

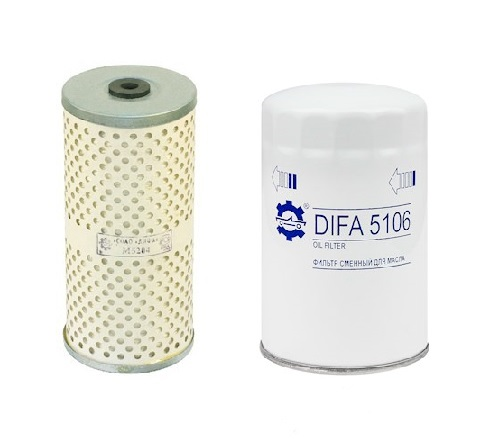

Масляные фильтры

Система смазки двигателей Камского автозавода включает в себя два фильтра – полнопоточный и частичнопоточный. Они предназначены для очистки моторного масла от металлической стружки, образующейся во время работы компонентов ДВС, нагара и частиц, появляющихся при коксовании масла из-за высокой температуры, а также пыли, проникающей в силовой агрегат с воздушным потоком.

Устройство и принцип работы масляных фильтров "

Полнопоточный фильтр монтируется с правой стороны блока цилиндров. Он получил свое название из-за того, что через него проходит вся смазочную жидкость, которая подается нагнетателем в главный маслопровод. Этот элемент обеспечивает основную очистку масла. В его состав входят:

корпус;
перепускной клапан;
колпаки;
бумажные фильтрующие элементы.

Перед полнопоточным фильтром устанавливается частичнопоточный, который еще называется фильтром тонкой очистки. Он принимает на себя около 10% всего потока, очищая смазочный материал от нагара и мельчайших посторонних частиц. Эта деталь значительно увеличивает эксплуатационный ресурс полнопоточного фильтра, задерживая мелкие примеси, которые ускоряют износ трущихся деталей.
