Назначение, принцип действия и сроки замены фильтров для JCB

21.09.2017

Фильтры для JCB предназначены для очистки топлива, воздуха, моторного и трансмиссионного масла от посторонних включений, которые при попадании в механизмы сокращают их эксплуатационный ресурс, а иногда становятся причинами поломки. В них установлены сменные фильтрующие элементы, которые по мере загрязнения должны заменяться.

Виды и назначение фильтров для JCB

Очистители, устанавливаемые на эту спецтехнику, подразделяются на:

воздушный. Задерживает уличную пыль и грязь, которая с потоком засасываемого воздуха может попасть в цилиндры силового агрегата;
масляный. Очищает моторное масло в смазочной системе, способствуют увеличению срока службы элементов двигателя;
топливные (грубой и тонкой очистки). Очищают дизтопливо от посторонних частиц и удаляют содержащуюся в нем воду;
трансмиссионный. Очищает жидкость в механизме гидропривода трансмиссии и не допускает скачков рабочего давления;
гидравлический. Очищает рабочую жидкость в гидравлической системе, снижая вероятность ее преждевременного выхода из строя.

Фильтр воздушный на JCB

Эта деталь устанавливается на входе ДВС.

Устройство и принцип работы воздушного фильтра на JCB

В ходе работы воздушный поток по приемному патрубку поступает в корпус, где расположен элемент фильтрации. Он задерживает посторонние частицы, после чего очищенный воздух подается во впускной коллектор.

Забитый фильтрующий элемент нередко становится причиной засорения двигателя, поломки цилиндров и поршней. Чтобы не допустить этого, его нужно своевременно менять. Оценить степень загрязнения очистителя можно, осмотрев его поверхность. В движении следует заподозрить неисправность детали, если без видимой причины увеличился расход топлива, и снизилась мощность мотора.

Самым распространенным типом элемента воздушной фильтрации является бумажный. При высокой эффективности он стоит недорого и имеет небольшую массу. Его недостатком является высокая чувствительность к влаге, к тому же он легко повреждается от механических воздействий.

Обслуживание и замена воздушного фильтра на JCB

Обслуживание бумажных элементов не производится, их меняют при критическом загрязнении или окончании эксплуатационного ресурса. В масляных очистителях при засорении рабочей жидкости ее сливают из корпуса и заменяют свежей. Сроки замены этих деталей на разных типах техники могут составлять 1000-2000 часов работы, точные данные указываются в эксплуатационной документации.

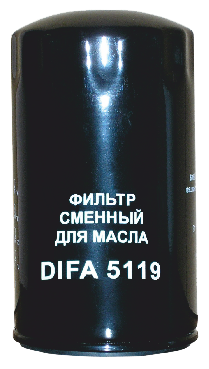

Фильтр масляный на JCB

Деталь устанавливается в смазочной системе.

Устройство и принцип действия масляного фильтра на JCB

Почти все разновидности этих изделий имеют неразборную конструкцию, состоящую из трех основных частей:

металлический корпус;
фильтрующий элемент;
защитный клапан.

Моторное масло, циркулирующее в смазочном механизме, проходит через корпус очистителя. Установленный в ней фильтрующий элемент очищает смазку от:

грязи и посторонних включений;
пыли, попавшей из воздуха во время доливки;
частиц сажи;
продуктов коксования, образующихся при нагреве и сгорании смазочного материала;
металлическая стружка, возникающая при трении деталей.

Обслуживание и замена масляного фильтра на JCB

Масляный фильтр на любой технике заменяется одновременно с моторным маслом. Обычно его эксплуатационный ресурс рассчитан на 500 часов или 6 месяцев работы. Уточнить сроки замены можно в руководстве по эксплуатации конкретной модели спецтехники.

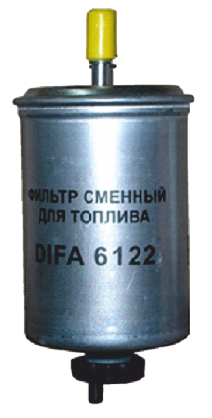

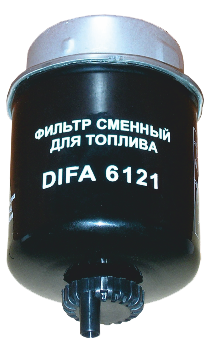

Топливные фильтры для JCB

В технике JCB устанавливается 2 типа топливных фильтров: грубой и тонкой очистки. Эти детали монтируются в топливную магистраль. ФГОТ устанавливаются между баком для горючего и насосом, а ФТОТ – перед ТНВД.

Устройство и принцип действия топливных фильтров для JCB

Конструкция этих очистителей бывает двух видов. Первый, наиболее распространенный – патронный (картридж). Второй тип – очиститель со съемным элементом фильтрации, его, как правило, устанавливают в машинах, оснащенных силовыми агрегатами небольшого объема.

Устройства решают несколько основных задач:

отделение воды, содержащейся в топливе, и ее вывод из механизма;
очистка горючего от пыли, грязи и других посторонних включений;
профилактика образования коррозии.

Фильтр грубой очистки удаляет из топлива, поступающего к нагнетателю высокого давления (ТНВД), крупные загрязняющие частицы, а также выполняет роль сепаратора, отделяющего воду. Задача элемента тонкой очистки состоит в удерживании загрязнений, имеющих меньший размер, чем отверстия форсунок, через которые горючее впрыскивается внутрь цилиндров силового агрегата.

Обслуживание и замена топливных фильтров на JCB

Если ФГОТ или ФТОТ забились до выработки предусмотренного эксплуатационного ресурса, их работоспособность можно попытаться восстановить, промыв детали в дизтопливе. Замена топливных фильтров на экскаваторах JCB и других видах спецтехники этой марки чаще всего производится через 500 часов работы или каждые полгода.

Трансмиссионный фильтр на JCB

Эта деталь устанавливается в системе трансмиссии и очищает рабочую жидкость от загрязнений, а также сглаживает перепады давления в механизме. Исправный элемент позволяет обеспечить:

высокую эффективность работы трансмиссии;
хорошую производительность силового агрегата;
защиту системы от загрязнений, способных вызвать ее поломку.

Срок замены регламентируется эксплуатационными документами. Чаще всего он составляет 500 часов наработки или 6 месяцев.

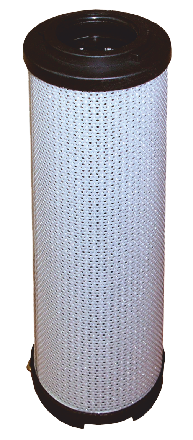

Гидравлические фильтры JCB

Эти детали устанавливаются в спецтехнике, выполняющей задачи в условиях сильного загрязнения. Они позволяют защитить гидравлические механизмы от быстрого износа, повышая их долговечность. Их монтируют в гидроприводы и трансмиссии специального транспорта.

Функции гидравлических элементов фильтрации:

обеспечение хорошей циркуляции рабочей жидкости в системе;
задержка посторонних включений;
повышение надежности техники, работающей в экстремальных условиях.

Замена должна производиться чаще всего каждые 500 часов или через 6 месяцев. Точные сроки указываются в инструкции по эксплуатации техники.

Компания «ДИФА-АВК» предлагает широкий ассортимент фильтров для спецтехники JCB. Продукция обладает всеми необходимыми сертификатами и полностью отвечает современным требованиям. Правильно подобрать нужные детали помогут профессиональные консультанты.
